הסבר פשוט
להלן אשתמש באנלוגיה ובהסבר מפורט כדי להמחיש את ההבדל בין "נייטרלי" ל"הארקה". האנלוגיה המרכזית: דמיינו את מערכת אספקת החשמל של הבניין שלכם כ"מערכת זרימת מים".
חוט חי (L): "צינור אספקת המים בלחץ" המגיע ממפעל המים (שנאי).
חוט ניטרלי (N): "צינור מים חוזר ללא לחץ" הזורם חזרה למפעל המים.
חוט הארקה (PE): "צינור ניקוז הבטיחות" המחובר לאגם תת קרקעי ענק (האדמה).
כעת, אם המעטפת של המכשיר שלך (כגון מעטפת המתכת של מכונת כביסה) דולף חשמל, זה כמו ש"צינור אספקת המים" מתפוצץ, והתזת מים על המעטפת-מסוכן מאוד. ישנן שתי דרכים להתמודד עם זה:
1. ניטראלי (מערכת TN-C): חבר את מעטפת המכשיר ישירות ל"צינור המים החוזר", בתקווה שהחשמל שדלף יזרום חזרה למפעל המים לאורך המים החוזרים, ויפעיל את מתג המגן של מפעל המים (של השנאי) ליציאה. עם זאת, הסיכון הוא שאם צינור המים החוזר עצמו יישבר איפשהו, כל המעטפת יתחשמל, מה שיהפוך אותו למסוכן עוד יותר.
2. הארקה (מערכת TT): חברו את מעטפת המכשיר לצינור שלו, ישירות ל"אגם התת-קרקעי" הגדול הזה. זרם דולף יזרום במהירות לתוך האדמה. מכיוון שהאגם גדול מספיק, מתח המעטפת יירד מיד, ויפעיל את מתג ההגנה של המכשיר עצמו (התקן זרם שייר). זה יותר עצמאי ובטוח, לא תלוי במצב צינור ההחזרה.
הסבר מפורט:
הַאֲרָקָה
הגדרה: חיבור חשמלי אמין בין חלקי המתכת שאינם מופעלים בדרך כלל-של ציוד חשמלי (כגון המעטפת והמסגרת) לבין האדמה באמצעות התקן הארקה.
מַטָרָה:
הגנה על בטיחות אישית (מטרה עיקרית): כאשר בידוד הציוד נכשל ומתרחשת דליפה, זרם יזרום לאדמה דרך חוט ההארקה. מכיוון שההתנגדות של גוף האדם גדולה בהרבה מהתנגדות ההארקה, רוב הזרם זורם דרך חוט ההארקה, והזרם הזורם בגוף קטן מאוד. במקביל, זה יגרום להתקן זרם השייר של ספק הכוח להכשיל במהירות, ולנתק את החשמל.
הבטחת פעולת ציוד תקינה: מתן פוטנציאל ייחוס משותף (נקודת פוטנציאל אפס) למעגל, שהוא חיוני בציוד אלקטרוני ומערכות תקשורת.
מאפיינים עיקריים: 1. הארקה: חוט ההארקה הוא עצמאי ובסופו של דבר מוביל לאדמה, נפרד מהחוט הנייטרלי מהשנאי בקצה המשתמש. הסמל שלו הוא PE.

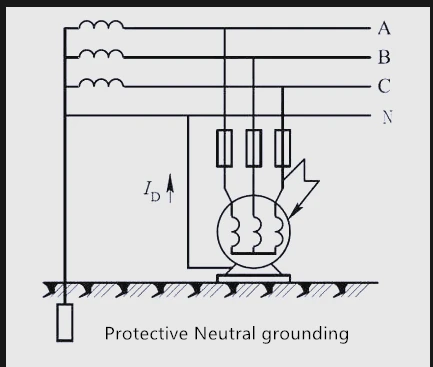

הארקה ניטראלית
הגדרה: חיבור ישיר של חלקי המתכת שאינם מופעלים בדרך כלל-של ציוד חשמלי לחוט הנייטרלי המגן (או קו הנייטרלי) במערכת אספקת החשמל.
מטרה: פסיקה מהירה של תקלות: כאשר ציוד חווה דליפה (חוט שלב נוגע במארז), נוצר קצר חשמלי מ"חוט הפאזה" ל"חוט הנייטרלי", ויוצר זרם קצר- גדול. זרם זה מפעיל מיד את מתג האוויר או הנתיך בקצה הקדמי של הקו, ובכך מנתק את אספקת החשמל.
מאפיינים עיקריים: הארקה נייטרלית מחברת את מעטפת הציוד ל"מערכת החוטים הניטרלית" של רשת החשמל, תוך הסתמכות על לולאת רשת החשמל כדי להפעיל הגנה. זה חלק ממערכת ה-TN (כגון TN-S, TN-C-S).
שיטות סטנדרטיות בבניינים אזרחיים מודרניים
כדי למנוע את הסיכונים המשמעותיים הקשורים למערכת ה"הארקה ניטרלית" (TN-C מערכת, כלומר, משולבת נייטרלי והארקה) כאשר החוט הנייטרלי מנותק, תקני הזרם המרכזי במדינה שלי ובעולם הורו לאמץ את מערכות ה-TN-S או TN-C-S הבטוחות יותר.
מערכת TN-S: החל מהשנאי, חוטי האדמה המגן והנייטרליים נפרדים לחלוטין. שקע שלושת- השקעים של שקע הקיר שלך הוא "נייטרלי משמאל, חי מימין, אדמה עליונה", כאשר "הארקה" מתייחס לחוט PE הבלתי תלוי. מעטפת הציוד מחוברת לחוט ה-PE, אשר מבחינה טכנית קרוב יותר ל"הארקה נייטרלית מגן" (מכיוון שהוא מתחבר לחוט ההארקה המגן של המערכת, PE), אך נהוג לכנותו "הארקה" על ידי הציבור והחשמלאים. זוהי כיום שיטת אספקת החשמל הבטוחה ביותר.
TN-C-S System: לפני הכניסה לבניין, חוטי הנייטרלי והארקה משולבים (חוט PEN). לאחר הכניסה לבניין, יש להפריד אותם לחוטי N ו-PE עצמאיים. החיווט בתוך הבניין זהה ל-TN-S.
מַסְקָנָה
1. "הארקה" הוא מושג רחב יותר, המתייחס לחיבור לאדמה.
2. "הארקה" הוא מונח טכני ספציפי המתייחס לחיבור מעטפת הציוד למוליך ה-Protective Earth (PE) או Protective Neutral (PEN) במערכת TN.
3. בחיי היומיום, מה שאנו נוהגים להתייחס אליו כ"הארקת מעטפת המכשיר" מתואר למעשה בצורה מדויקת יותר בבניינים מודרניים כ"הארקה מגן", כלומר חיבור למוליך ה-PE העצמאי הנכנס לבניין. מערכת זו משלבת בצורה מושלמת את היתרונות של הארקה והארקה ניטרלית, ומבטיחה גם פעולת הגנה מהירה וגם בטיחות מעגל עצמאית.
כל שעליך לעשות הוא לזכור: בבתים מודרניים, החוד הארוך ביותר של תקע של שלושה-שיניים משמש לחיבור המעטפת למוליך ה-PE הצהוב הצהוב-ירוק בתוך הקיר; זהו אמצעי ההגנה הבטיחותי הסטנדרטי ביותר.
